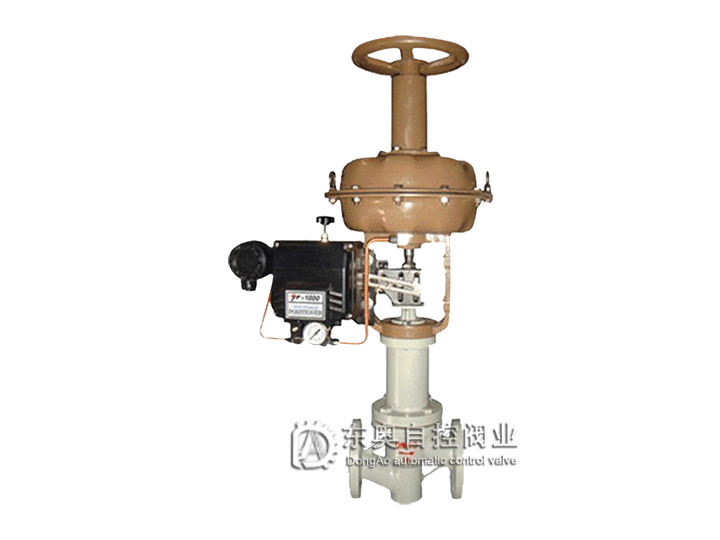

ZJHPF46型氣動襯氟調節閥


產品概述
       技術精良、結構優良、流動平穩、響應迅速、替代進口，調節范圍廣、流量特性精度高、頂部導向結構、手輪操作簡便，壓降損失小、輸出力穩定、流量系數大、通道光滑截面相等 。

技術參數
閥體
形      式 直通單座球型閥
公稱通徑 G3/4". 20. 25. 32. 40. 50. 65. 80. 100. 150mm
公稱壓力 PN16bar
法蘭標準 RF
材      料 鑄鋼（ ZG230450）、襯聚四氟乙烯（F46）等
工作溫度 -40-180℃
閥蓋形式 螺栓壓緊式
填      料 V型聚四氟乙烯填料

執行機構
型      式 ZHA/B多彈簧薄膜執行機構
膜片材料 乙丙橡膠夾尼龍布、丁晴橡膠夾尼龍布
彈簧范圍 20-100、80-240KPa
供氣壓力 140-400KPa
氣源接口 內螺紋M16xl.25
環境溫度 -30-70℃

附件
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

執行機構配置
公稱通徑 G3/4" 20 25 32 40 50 65 80 100 150
執行機構 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45

Kv值和行程
公稱通徑DN（mm） G3/4" 20 25 32 40 50 65 80 100 150
閥座直徑DN（mm） 3 4 5 6 7 8 10 12 15 20 26 32 40 50 65 80 100 150
額定Cv值 0.08 0.12 0.20 0.32 0.50 0.80 1.2 2.0 3.2 5.0 8 12 20 32 50 70 100 240
Kv值 10 16 25   40   60

允許壓差
供氣壓力 彈簧范圍 公稱通徑
G3/4" 20 25 32 40 50 65 80 100 150
14 0.2~1.0 16 16 8 5 5 3 2.5 2 1.2 0.8
40 0.8~2.4 16 16 16 12 11 7 6.5 4.5 2.8 2.0

允許壓差
供氣壓力 彈簧范圍 公稱通徑
G3/4" 20 25 32 40 50 65 80 100 150
14 0.2~1.0 16 16 8 5 5 3 2.5 2 1.2 0.8
40 0.8~2.4 16 16 16 12 11 7 6.5 4.5 2.8 2.0

安裝尺寸
外形尺寸及重量     單位：mm
                公禰通徑 20 25 32  40 50 65 80 100 125 150 200
L PN16/40 181 184 220 222 254 276 298 352 410  451 600
PN64 206 210 251 251 286 311  337 394 457 508  650
A                   285 285 285 285 285 360 360 360 470 470 470
H1 PN16/40 128 128 152 152 160 205 205 208 273 330 364
PN64 140 140 160 160 180 210 210 220  290 340  370
H2                   298 298 298 298  298 380 380 380 510 510 510
H3 PN16/40 208 208 224 228 228 334 334  342 408 453 482
PN64 220 220 240 240 240 350 350 360 420 470 500
H4                   238 238 402 402 405 627 628 635 698 702 728
H5 PN16/40 53 58 68 73 80 90 98 108 123 140 168
PN64 63 68 75  83 88 100 105 125 148 170 203
 C                   220 220 220 220 220 270 270 270 320 320 320
H6                   180 180 180 180 180 236 236 236 310 310 310
重量 PN16/40 21 22 24 32 38  62 67 83 132 160 245
PN64 24 25  30  42 52 78 82 102 170 190 285
備注： 1、表中重量為不帶附件標準數據，也可安裝側裝式手輪。
2、閥門法蘭及法蘭端面距可按用戶指定標準制造，如：ANSI，JIS，DIN標準。

型號說明
1代號     2代號 結構形式   5代號 公稱通徑
Z 調節閥系列     氣動調節閥系列   10 10mm
      JHP 氣動薄膜單座調節閥   15 15mm
    JHM 氣動薄膜套筒調節閥   20 20mm
MA/BY 氣筒薄膜小流量調節閥   25 25mm
3代號 控制機構   MA/BS 氣動薄膜角形調節閥   32 32mm
  氣動執行器   MA/BS-220/330 氣動薄膜角形高壓調節閥   40 40mm
GT 氣動角行程   JHPF-16W 氣動薄膜襯氟單座調節閥   50 50mm
ZHA 氣動直行程-氣開   MQP、M、Q 氣動薄膜切斷閥   ...... ......
ZHB 氣動直行程-氣閉   SQP、M、Q 氣動活塞切斷閥
  電動執行器   SQP 氣動快速切斷閥
PS PS系列     電動調節閥系列
3810 3810系列   DLP 電子式電動單座調節閥
VA3000 VA3000系列   DLM 電子式電動套筒調節閥
ZAZ ZAZ系列   DLN 電子式電動雙座調節閥
DZK DZK系列   DLQ、X 電子式電動三通調節閥   6代號 公稱壓力
DTR DTR系列   DLJP 精小型電子式電動單座調節閥   10 PN10bar
SND 多回轉電動裝置   DLY 電子式電動小流量調節閥   16 PN16bar
...... ......   DLS 電子式電動角形調節閥   25 PN25bar
電動執行器默認情況下為3810系列   ATP 精小型電動單座調節閥   40 PN40bar
    ZWPE 自力式電控溫度調節閥   64 PN64bar
4代號 連接方式           美標
C1 內螺紋         150 150Class
C2 法蘭         300 300Class
C3 焊接         400 400Class
C4 對夾         ...... ......
...... ......
        其他特殊壓力可根據客戶要求設計制作

7代號 閥體材質   8代號 填料材質   9代號 介質溫度
HT200 鑄鐵   F 聚四氟乙烯PTFE   W1 -17~230℃
C 鑄鋼   PPL 對位聚苯PPL   W2 230~450℃
P4 不銹鋼304   C2 柔性石墨   W3 -60~196℃
P6 不銹鋼316   B 不銹鋼波紋管   W4 -40~350℃
P6L 不銹鋼316L   ...... ......   ...... ......
...... ......



其他特殊閥體材質可定做   其他特殊填料材質可根據客戶要求設計制造   其他特殊溫度可根據客戶要求設計制造

10代號 附件選項   11代號 閥蓋類型   12代號 流量特性
X1 電-氣  定位器   J1 常溫型   L1 直線
X2 氣-氣  定位器   J2 中溫型   L2 等百分比
X3 空氣過濾減壓閥   J3 高溫型   L3 快開
X4 手輪機構   J4 低溫型
X5 行程開關   ...... ......
X6 兩位三通電磁閥         13代號 三通類型
X7 兩位五通電磁閥         S1 分流
X8 保位閥         S2 合流
...... ......

產品用途
       由單座閥體與氣動執行機構組成。精小型單座閥體結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、流量特性準確、拆裝方便。壓籠便拆式結構設計，解決了傳統擰入式閥座，現場維修困難，維護成本高等問題。適用于泄漏量要求嚴格、閥前后壓差低殛有一定粘度和含少量纖維介質的場合。

核電工業
工業窯爐
調節閥使用現場

食品行業
天然氣管道應用
調節閥使用現場

電鍍行業
船舶行業
農業行業
