高溫氣動三通法蘭球閥
產品概述
該產品是一種三通道的回轉型球閥, 用于介質分流、合流及流向切換，任何一個管道都可以作為入口或出口。高溫氣動三通法蘭球閥分有氣動三通L型球閥和氣動三通T型球閥兩種，可以滿足不同的生產工藝要求。氣動三通L型球閥是對三條管道中的兩條管道進行切斷，氣動三通T型球閥實現把三條連通管道進行合流與分流。氣高溫氣動三通法蘭球閥高溫氣動三通法蘭球閥與電氣閥門定位器配套，輸入4～20mADC信號及0.4～0.7MPa氣源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。氣動三通換向球閥配行程限位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。氣動三通球閥廣泛應用于化工，石油，輕紡，電力，食品制藥，制冷，航空，航天，造紙等工業領域。
產品特點
（1）流體阻力小，其阻力系數與同長度的管段相等。
（2）結構簡單、體積小、重量輕。
（3）緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。
（4）操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
（5）維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
（6）在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起氣動三通球閥密封面的侵蝕。
（7）適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
設計標準
|
設計與制造 |
GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357 |
|
法蘭尺寸 |
JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543 |
|
結構長度 |
GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202 |
|
檢驗與試驗 |
JB/T 9092、API 598、GB/T13927 |
技術參數
|
公稱通徑 DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
允許壓差(MPa) |
≤公稱壓力 |
|
動作范圍 |
0～90° |
|
閥體形式 |
二段分體式鑄造閥體 |
|
閥蓋形式 |
整體式 |
|
壓蓋型式 |
螺栓壓緊式 |
|
密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 |
|
連接方式 |
法蘭式、螺紋式(適用于1/2"～2") |
|
閥芯形式 |
三通球型閥芯 |
|
流量特性 |
近似快開特性 |
|
泄露量Q |
軟密封：零泄露；金屬密封：按GB/T4213-92，小于額定KV0.01% |
|
基本誤差 |
±1% |
|
回差 |
±1% |
|
死區 |
≤1% |
|
配置執行器型號 |
GT、SR、ST、AT、AW系列單雙作用氣動執行器 |
|
控制方式 |
開關兩位控制、4-20mA模擬量控制 |
執行器參數
|
執行器型號 |
PI-TORK、BTS系列單雙作用氣動執行器 |
|
供氣壓力 |
0.4～0.7MPa |
|
氣源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
環境溫度 |
-30～+70℃ |
|
作用形式 |
單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL) |
|
可配附件 |
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
采用新型系列氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪齒條傳動，安全可靠；大口徑閥門采用系列G型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝替換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。
零件材料
|
零件名稱 |
材料名稱 |
|
閥體 |
WCB |
304(CF8) |
316(CF8M) |
316L(CF3M) |
|
球體 |
2Cr13+氮化處理 |
304 |
316 |
316L |
|
閥桿 |
2Cr13 |
304 |
316 |
316L |
|
密封圈 |
聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨 |
|
適用介質 |
水、氣體、蒸汽、油品等 |
硝酸等腐蝕性介質 |
醋酸等腐蝕介質 |
尿素等腐蝕性介質 |
控制方式

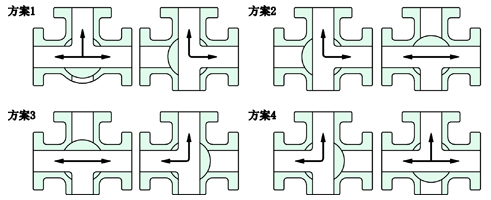

高溫氣動三通法蘭球閥分L型和T型，介質流通方向見下圖。L型氣動三通球閥適用于介質流向的切換，能使相互垂直的兩個通道連通：T型氣動三通球閥適用于介質的分流、合流或流向 切換，T型孔道可以使三個通道互相連通或使其中兩個通道連通，氣動三通球閥一般采用三個閥座結構，亦可根據用戶要求采用四閥座結構。
"T"型氣動三通球閥 流向示意圖 |
"L"型氣動三通球閥 流向示意圖 |
產品選型
（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：執行器形式、控制方式、控制信號（4-20mA，1-5V）、作用方式（氣-開式，氣-關式）。
