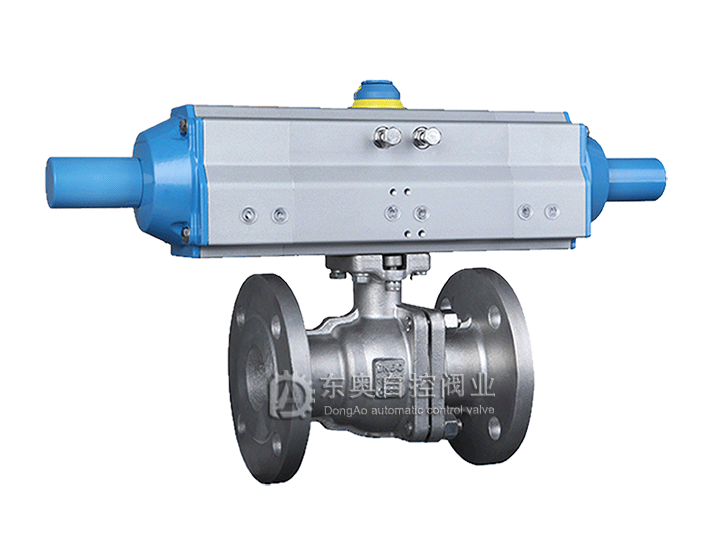

氣動三段式法蘭球閥
產品概述
氣動三段式法蘭球閥采用高精度氣動執行器及精鑄球閥組成。主要分為氣動軟密封球閥及氣動硬密封球閥兩大類。氣動法蘭球閥具有結構緊湊、體積精小、運行可靠、流阻系數低、密封性好、維修容易、安裝方便、適應性強等優點。氣動法蘭球閥可配行程限位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。氣動法蘭球閥特別適合于介質是粘稠、含顆粒、纖維性質的場合。氣動法蘭球閥,氣動軟密封球閥,氣動硬密封球閥廣泛應用于石油、化工、教學設備、輕工、高壓設備、制藥、造紙等工業自動控制系統中，作遠距離集中控制或就地控制。
產品特點
（1）流體阻力小、球閥是所有閥類中流體阻力小的一種，即使是縮徑球閥，其流體阻力也相當小。
（2）止推軸承減小閥桿摩擦力矩，可使閥桿長期操作平衡靈活。
（3）閥座密封性能好，采用聚四氟乙烯等材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增設而增大。
（4）閥桿密封可靠，由于閥桿只作旋轉運動而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增設而增大。
（5）由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的摩擦損失小，幫球閥的使用壽命長。
（6）下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。
技術參數
|
公稱通徑DN（mm） |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
公稱壓力（MPa） |
PN1.6、2.5、4.0、6.4 MPa |
|
閥體形式 |
三片是精鑄閥體 |
|
連接形式 |
螺紋式、焊接式 |
|
閥芯形式 |
"O"型球形閥芯 |
|
密封填料 |
PTFE、柔性石墨 |
|
流量特性 |
近似快開型 |
|
動作范圍 |
0～90° |
|
泄露量Q |
按GB/T4213-92，小于額定KV0.01% （軟密封：零泄漏） |
|
基本誤差 |
帶定位器：小于全行程的±2% |
|
死區 |
帶定位器：小于全行程的2% |
|
可調范圍 |
250：1 |
|
配置執行機構 |
GT、AT、AR、AW系列單雙作用氣動執行器 |
|
控制方式 |
開關兩位控制、4-20mA模擬量控制 |
執行器參數
|
執行器型號 |
PI-TORK、BTS系列單雙作用氣動執行器 |
|
供氣壓力 |
0.4～0.7MPa |
|
氣源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
環境溫度 |
-30～+70℃ |
|
作用形式 |
單作用執行機構：氣關式（B）--失氣時閥位開（FO）；氣開式（K）--失氣時閥位關（FC）
雙作用執行機構：氣關式（B）--失氣時閥位保持（FL）；氣開式（K）-- 失氣時閥位保持（FL） |
|
可配附件 |
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
采用新型系列氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪齒條傳動，安全可靠；大口徑閥門采用系列G型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各替換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。
零件材料
|
零件名稱 |
材料名稱 |
|
閥體 |
WCB |
304（CF8） |
316（CF8M） |
316L（CF3M） |
|
球體 |
2Cr13+氮化處理 |
304 |
316 |
316L |
|
閥桿 |
2Cr13 |
304 |
316 |
316L |
|
密封圈 |
增強聚四氟乙烯（PPL）、對位聚苯、不銹鋼密封圈 |
|
適用介質 |
水、氣體、蒸汽、油品等 |
硝酸等腐蝕性介質 |
醋酸等腐蝕介質 |
尿素等腐蝕性介質 |
性能規范
|
公稱通徑DN（mm） |
DN15-300 |
|
公稱壓力 |
PN（MPa） |
1.0 |
1.6 |
2.5 |
4.0 |
6.4 |
|
試驗壓力 |
強度試驗 |
1.5 |
2.4 |
3.75 |
6.0 |
9.60 |
|
密封試驗 |
1.1 |
1.76 |
2.75 |
4.4 |
7.04 |
|
低壓氣密試驗 |
0.5～0.7 |
|
適用介質 |
水、油、蒸氣、硝酸類（溫度≤200℃）、醋酸類（溫度≤200℃） |
產品選型
（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：執行器形式、控制方式、控制信號（4-20mA，1-5V）、作用方式（氣-開式，氣-關式）。
