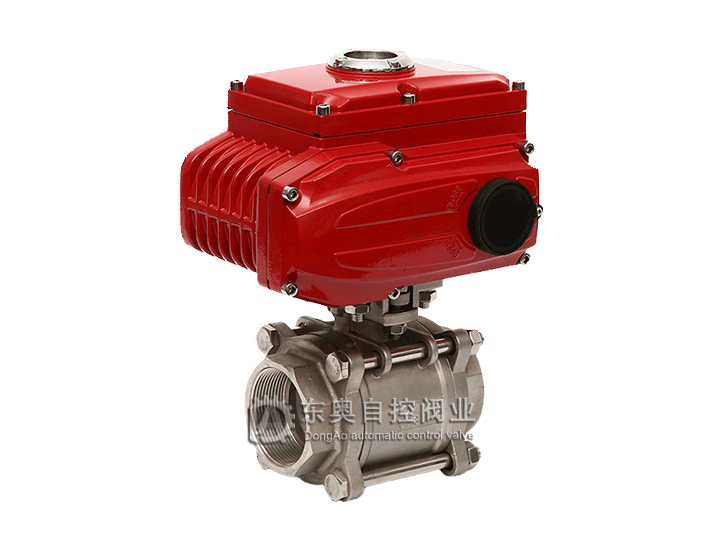

電動三片式球閥
產品概述
電動三片式球閥內螺紋適用于PN1.0～10.0MPa，工作溫度-29～180℃（密封圈為增強聚四氟乙烯）或-29～300℃（密封圈為對位聚苯）的各種管路上，電動絲扣球閥用于兩位切斷、調節的場合。用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號220VAC電源即可運轉。電動三片式球閥具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。電動三片式球閥可分為：電動絲扣球閥、電動焊接球閥?？煞謩e適用于水、蒸汽、油品、硝酸、醋酸等多種介質。
技術參數
|
公稱通徑DN（mm） |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
公稱壓力（MPa） |
PN1.6、2.5、4.0、6.4 MPa |
|
閥體形式 |
三片是精鑄閥體 |
|
連接形式 |
螺紋式、焊接式 |
|
閥芯形式 |
"O"型球形閥芯 |
|
流量特性 |
近似快開型 |
|
動作范圍 |
0～90° |
|
泄露量Q |
按GB/T4213-92，小于額定KV0.01% （軟密封：零泄漏） |
|
基本誤差 |
±1% |
|
回差 |
±1% |
|
死區 |
≤1%（可調） |
|
可調范圍 |
250：1 |
|
配置執行機構 |
可配EI-TORK,EXI-TORK等系列角行程電動執行機構 |
|
控制方式 |
開關到位燈（開關兩位控制）、智能調節（4～20mA模擬量信號控制） |
安裝尺寸
|
通徑DN |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
G（inch） |
3/8 |
1/2 |
3/4 |
1 |
11/4 |
11/2 |
2 |
21/2 |
3 |
4 |
|
L |
60 |
75 |
80 |
90 |
110 |
125 |
144 |
186 |
206 |
240 |
|
H |
JOX |
165 |
170 |
185 |
200 |
205 |
230 |
230 |
245 |
260 |
300 |
|
JHQ |
285 |
290 |
300 |
320 |
335 |
350 |
360 |
380 |
400 |
440 |
|
A |
JOX |
115 |
115 |
161 |
161 |
161 |
188 |
188 |
188 |
267 |
267 |
|
JHQ |
270 |
270 |
270 |
270 |
270 |
270 |
270 |
346 |
3.46 |
346 |
|
A1 |
JOX |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
|
JHQ |
137 |
137 |
137 |
137 |
137 |
137 |
137 |
137 |
137 |
137 |
產品選型
（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：電源電壓、控制方式（開關型，調節型）、控制信號（4-20mA，1-5V）、作用方式（電-開式，電-關式）。
產品用途
電動三片式球閥采用一體化結構，與ODL系列執行器機構配套，輸入控制信號（4~20mA或1~5VDC）及單向電源即可控制運轉，具有功能強、體積小、輕便宜人、性能可靠、配套簡單、流通能力大、該閥特別是適合于介質粘稠、含顆粒、纖維性質的場合。目前該電動調節蝶閥廣泛應用于食品、環保、輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動控制系統中。
