100-200C智能開關型
產品概述
可裝配閥門： 直通球閥、三通球閥、蝶閥
額定電壓： DC24V，AC110V，AC230V
控制反饋方式： BD3J、B3J（反饋與到位同步）
帶報警輸出： A（繼電器觸點反饋）
可實現多位置模式
高性能無刷電機，內置過熱/過載保護
產品壽命高達1萬次
可將兩臺或多臺執行器并聯使用
產品特點
采用1.3寸OLED大屏液晶，無視角限制，高亮度，節能環保，實時顯示閥門開度及其外部控制命令，約5分鐘后自動進入休眠狀態，并在休眠期間提示位置狀態及其控制命令。
創免開蓋交互式兩步調閥模式：
1：通過按鍵控制閥門處于“逆時針全開位”后保存；
2：通過按鍵控制閥門處于“順時針全關位”后保存；輕松完成調閥。徹底解決機械式定位開關閥位調整的繁瑣和不便，提高現場解決問題效率。
可實現多位置，在開、關位置之外增加第三個位置（或第四個位置）可實現簡易調節作用，例如實現開度值0%、30%、60%、100%四檔切換。
故障菜單實時提示（包含執行器被卡住或者其他原因?qū)е碌膱?zhí)行器開關不到位引起的故障），并可帶故障報警信號輸出。
通過菜單可實現閥門控制命令的交換。
通過菜單可實現遠程控制和現場控制自動切換，并通過按鍵實現閥門的開啟與關閉。
通過菜單可實現關閥位置向開閥方向或者關閥方向偏移，降低了“普通開關型機械定位”給現場調整帶來的繁瑣與不便。
通過菜單可實時調整閥門的開關速度，實現慢開功能。
系統可通過按鍵操作恢復出廠設置。
技術參數
|
標準產品 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
型號 |
額定扭矩 |
電壓 |
控制方式 |
反饋方式 |
故障信號 |
時間 |
用戶調速 |
回轉角度 |
防護等級 |
手動功能 |
位置指示 |
殼體材料 |
輸出軸 |
|
100/200C |
1000/2000Nm |
DC24V |
B3/ BD3 |
S/J型 |
A型 |
60s |
PUL/PWM |
90° |
IP67 / F型 |
六角扳手
手動按鈕 |
機械指示
OLED顯示 |
壓鑄鋁 |
外四方 |
AC110V
AC220V |
BD3 |
J型 |
100s |
PUL |
≤110° |
控制方式說明

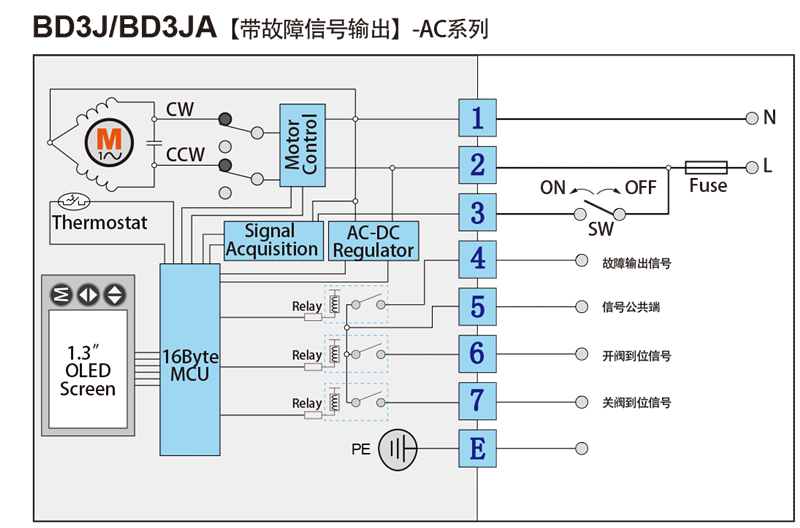

接線圖
控制說明
SW斷開，電動執行器將順時針旋轉，到位后5與7接通，給出關閥到位信號。
SW閉合，電動執行器將逆時針旋轉，到位后5與6接通，給出開閥到位信號。
注1：執行器運行中5與6 7 4都處于斷開狀態。
注2：系統斷電后，反饋信號消失，5與 6 7 4都處于斷開狀態。
注3：4是電機過熱或者故障報警輸出端，此功能可選配：控制方式為BD3JA。

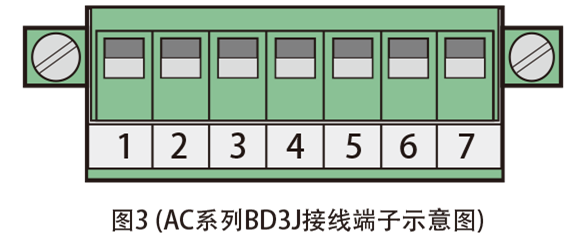

接線端子示意圖

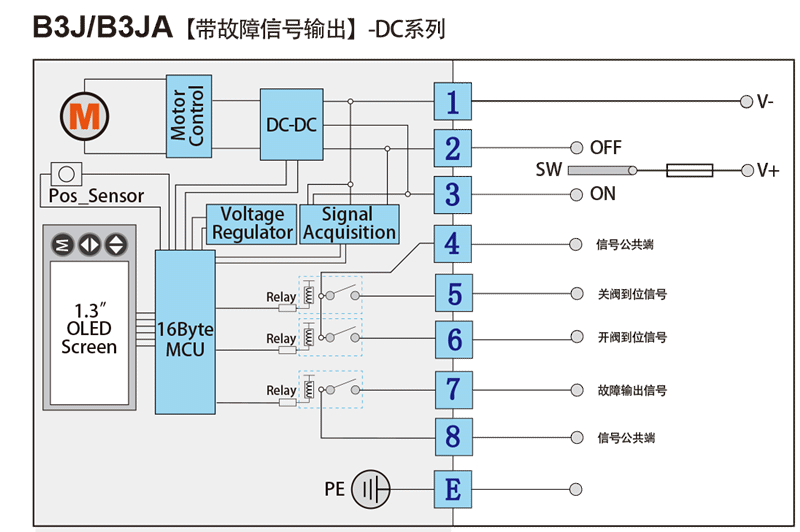

控制說明
SW切換至 2，電動執行器將順時針旋轉，到位后 4 與5 接通，給出關閥到位信號。
SW切換至3 ，電動執行器將逆時針旋轉，到位后4與 6 接通，給出開閥到位信號。
注1：執行器運行中4 與 5 6都處于斷開狀態。
注2：系統斷電后，反饋信號消失，4與5 6都處于斷開狀態。
注3：故障報警輸出端，此功能可選配：控制方式為B3JA。

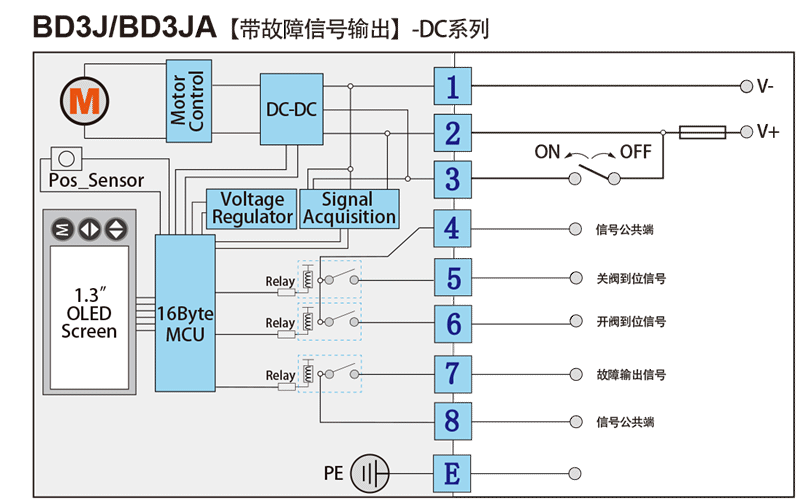

控制說明
SW斷開，電動執行器將順時針旋轉，到位后4與5接通，給出關閥到位信號。
SW閉合，電動執行器將逆時針旋轉，到位后4與6接通，給出開閥到位信號。
注1：執行器運行中4與5 6都處于斷開狀態。
注2：系統斷電后，反饋信號消失，4與5 6都處于斷開狀態。
注3：故障報警輸出端，此功能可選配：控制方式為BD3JA。

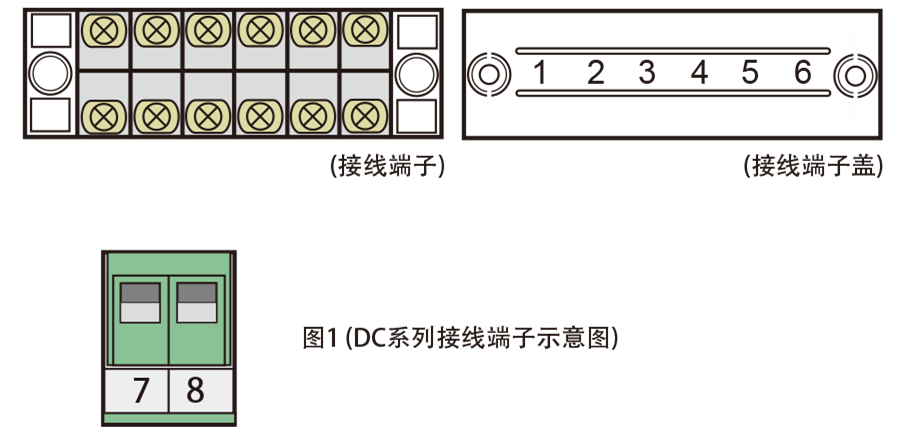

接線端子示意圖

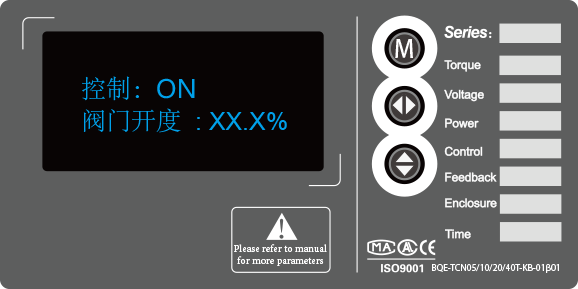

交互界面預覽
 |
M鍵：主要是菜單的切換功能
K2鍵：主要是切換閃爍項或者調整數值
K3鍵：主要是調整數值
1.3”OLED顯示屏：黑底藍字，128X64 |
