20-40T智能調節型
產品名稱
SERIES TCrystal B3S TCR SERIES TCrystal B3S TCN
DAZK-20N-20C-20T-20B-20D-20R DongAo-20N-20C-20T-20B-20D-20R電動閥門執行器/電動pvc球閥/電動絲口球閥
產品概述
可裝配閥門： 直通球閥、三通球閥、蝶閥
額定電壓：DC24V，AC110V，AC230V
控制方式： 4-20mA、0-20mA、0-5V、1-5V、0-10V、2-10V
反饋方式： 4-20mA
控制精度： ±1%
帶報警輸出： A（繼電器觸點反饋）
高性能無刷電機，內置過熱/過載保護
壽命長達1萬次
產品特點
采用1.3寸OLED大屏液晶，無視角限制，高亮度，節能環保，實時顯示閥門開度及其外部控制命令，約5分鐘后自動進入休眠狀態，并在休眠期間提示位置狀態及其控制命令。
創新免開蓋交互式兩步調閥模式：
1：通過按鍵控制閥門處于“逆時針全開位”后保存；
2：通過按鍵控制閥門處于“順時針全關位”后保存；輕松完成調閥。
無需上述調閥，通過菜單可實現0%-100%范圍內，開關位置重新定義（例如開閥80%，關閥20%）。滿足用戶實現更為復雜的控制要求。
多種控制信號可選，4-20mA、0-20mA、0-5V、1-5V、0-10V、2-10V，滿足各種復雜的現場需求。
可通過菜單重新標定輸出4-20mA電流信號。
可通過菜單重新采集輸入的電流（或電壓）信號。
內置電機控制模塊，可對電機變頻調速控制，實現精準定位，無級調速。
故障菜單實時提示（包含執行器被卡住或者其他原因?qū)е碌膱?zhí)行器開關不到位引起的故障），并可帶故障報警 信號輸出。
通過菜單可實現閥門控制命令4-20mA的邏輯交換。
系統可通過按鍵操作恢復出廠設置。
技術參數
|
型號 |
額定扭矩 |
電壓 |
時間 |
控制方式 |
反饋方式 |
故障信號 |
回轉角度 |
防護等級 |
手動功能 |
位置指示 |
殼體材料 |
輸出軸 |
|
20/40T |
200/400Nm |
DC24V |
15s |
4-20mA
0-20mA
0-5V
1-5V
0-10V
2-10V |
4-20mA |
A型 |
90° |
IP67 / F型 |
六角扳手
手動按鈕 |
機械指示
OLED顯示 |
壓鑄鋁 |
內八方
外四方 |
|
AC95-265V |
30s |
≤110° |

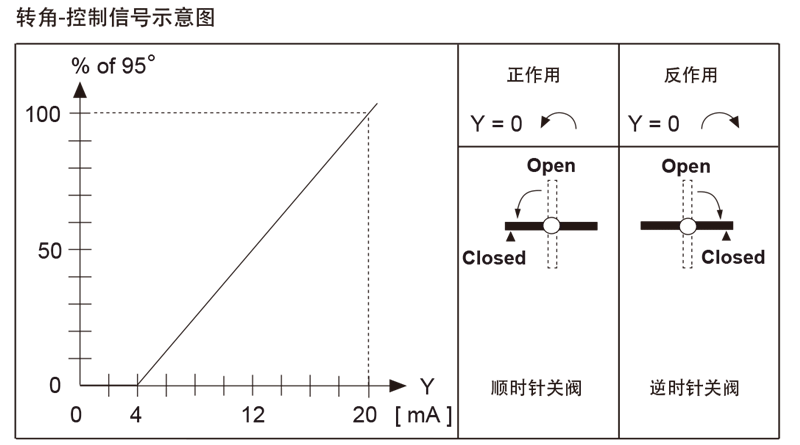

控制方式說明

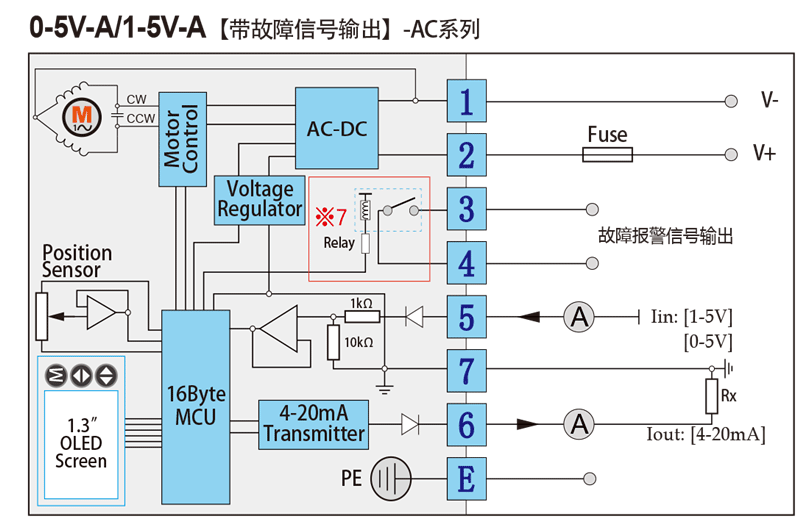

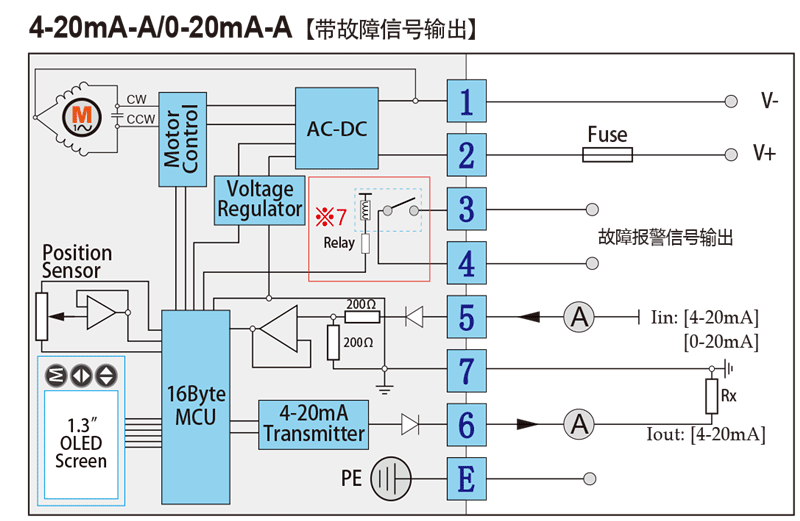

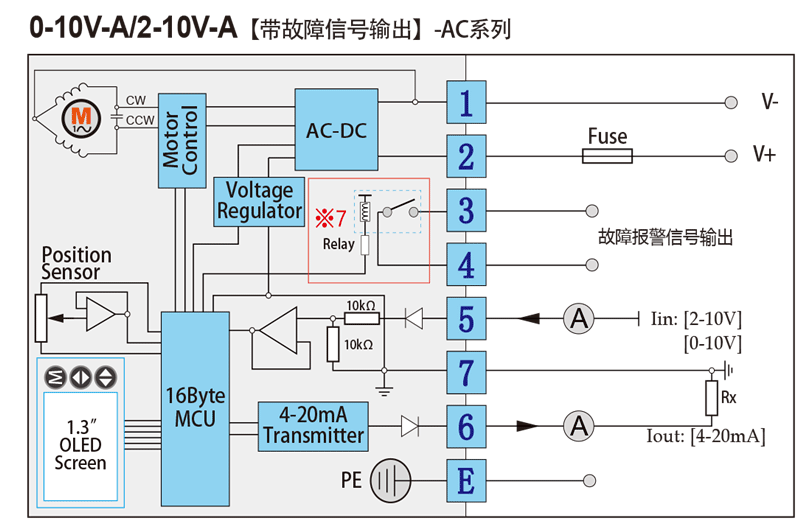

控制說明-【AC系列】
1、 1、2為供電端， 3、4為電機過熱報警輸出端
2、 5、6、7為控制反饋端，此三線禁止接電源，否則會導致控制模塊損壞。
3、 使用之前請確認工作電壓，否則會導致控制模塊損壞。
4、 5是控制輸入端：4-20mA，0-20mA，0-5V，0-10V，1-5V，2-10V。
5、 6是反饋輸出端：4-20mA。
6、 VOUT=IOUT·Rx
Rx建議使用低溫漂電阻
VOUT≤8V故而Rx≤400Ω（推薦VOUT=5V，即Rx=250Ω/0.25W）。
7、可選功能：故障信號輸出：繼電器觸點輸出。觸點帶載能力0.1A/AC220V、0.5A/DC24V。
8、 4-20mA/1-5V/2-10V可通過“用戶設置”設置無控制信號閥門執行的動作：全開、全關、保持。

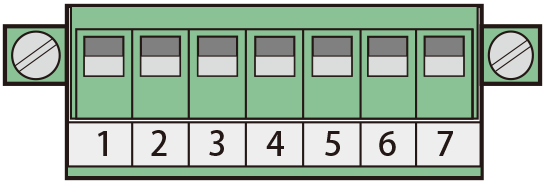

AC系列接線端子示意圖

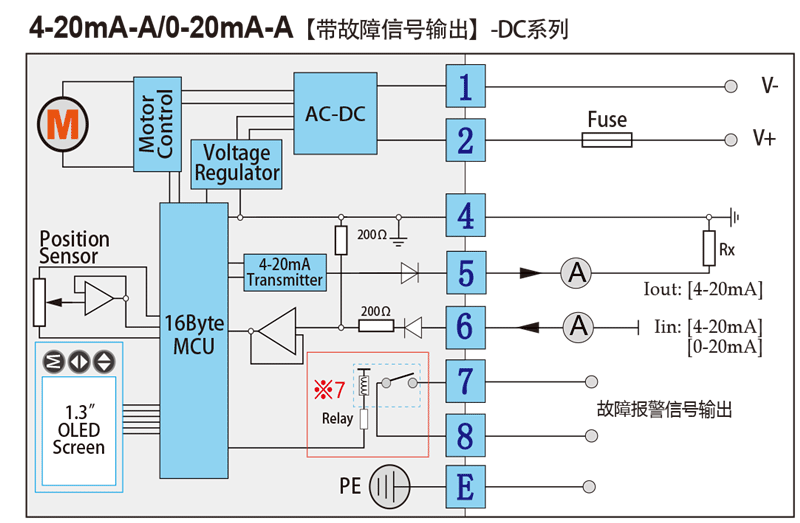

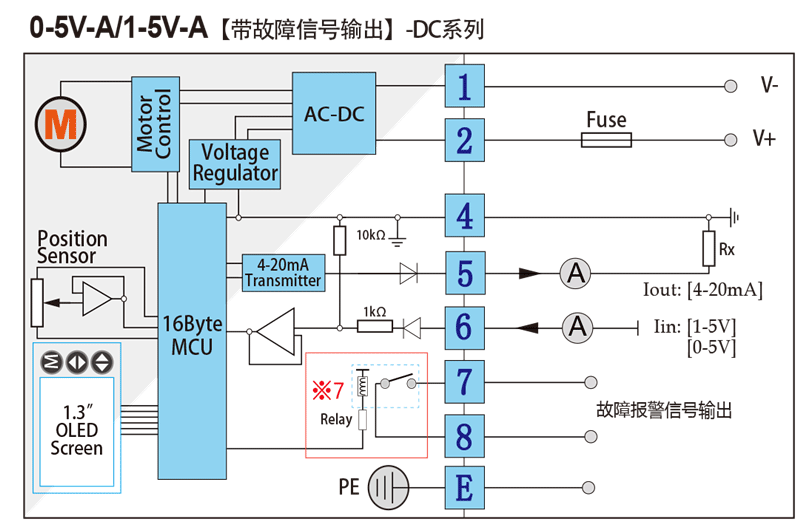

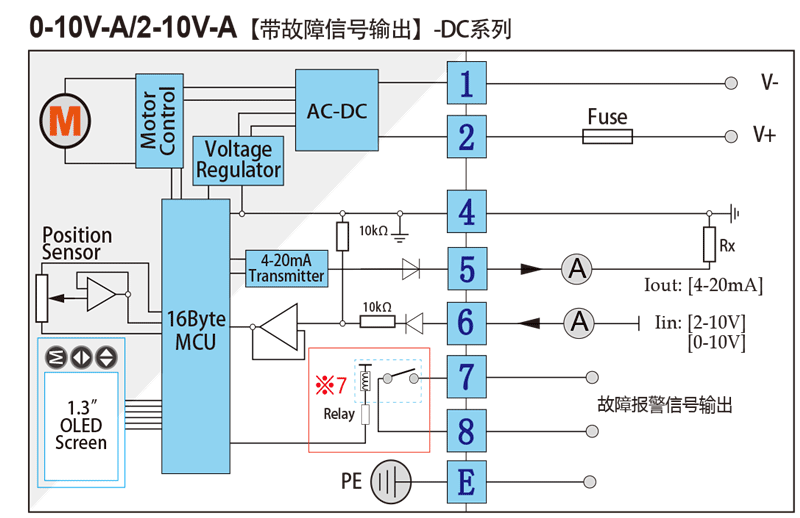

控制說明-【DC系列】
1、 1、2為供電端， 7、8為電機過熱報警輸出端
2、 4、5、6為控制反饋端，此三線禁止接電源，否則會導致控制模塊損壞。
3、 使用之前請確認工作電壓，否則會導致控制模塊損壞。
4、 6是控制輸入端：4-20mA，0-20mA，0-5V，0-10V，1-5V，2-10V。
5、 5是反饋輸出端：4-20mA。
6、 VOUT=IOUT·Rx
Rx建議使用低溫漂電阻
VOUT≤8V故而Rx≤400Ω（推薦VOUT=5V，即Rx=250Ω/0.25W）。
7、可選功能：故障信號輸出：繼電器觸點輸出。觸點帶載能力0.1A/AC220V、0.5A/DC24V。
8、4-20mA/1-5V/2-10V可通過“用戶設置”設置無控制信號閥門執行的動作：全開、全關、保持。
其他控制方式如0-20mA，0-5V,0-10V則設置無效。

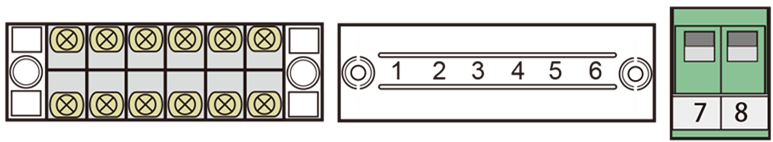

DC系列接線端子示意圖

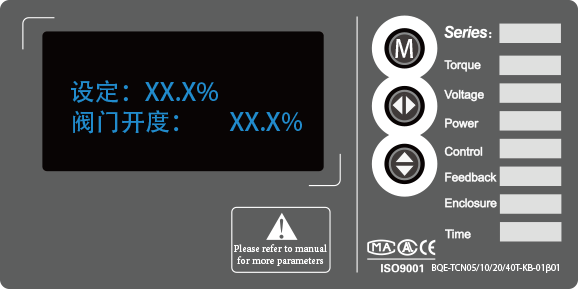

交互界面預覽
 |
M鍵：主要是菜單的切換功能
K2鍵：主要是切換閃爍項或者調整數值
K3鍵：主要是調整數值
1.3”OLED顯示屏：黑底藍字，128X64 |
