產品概述

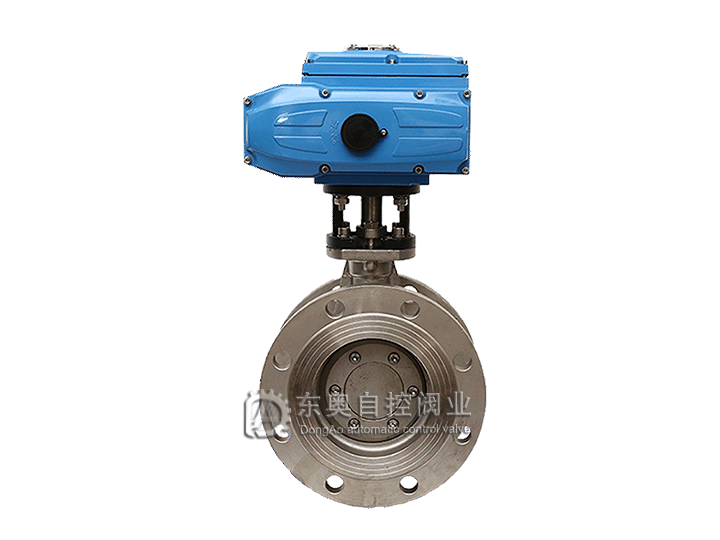

       電動法蘭硬密封蝶閥通常由角行程電動執行機構（0～90°部分回轉）和蝶閥整體通過機械連接，經過安裝調試后共同組成。電動偏心法蘭蝶閥結構簡單、體積小、重量輕，只由少數幾個零件組成。電動法蘭蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時的阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量控制特性。電動法蘭蝶閥主要有三偏心和單偏心兩個結構形式，密封形式有金屬密封和四氟密封及橡膠密封三種。金屬密封結構主要適用于≥300度以上的工況場合；四氟密封結構適用于≥180度以內的工況場合；四氟密封結構適用于≥120度以內的工況場合；電動法蘭蝶閥配用的角行程電動執行機構可直接接收計算機或工業儀表等輸出的4～20mADC或1～5VDC控制信號，根據閥位反饋信號與設定值比較偏差對執行機構驅動電機進行智能步距調整（PID調節），以實現與執行機構配套的閥門或其他裝置開度的準確定位，同時輸出4～20mADC的位置反饋信號。目前電動法蘭蝶閥廣泛應用與石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。

產品特點
（1）體積小、重量輕、操作輕巧、便于安裝、維修。
（2）密封性能優良可靠、零泄漏,使用壽命長。
（3）流量特性趨于直線,調節性能優良。
（4）結構簡單,開關迅速,90°旋轉啟閉。
（5）可代替閘閥、截止閥、旋塞閥、膠管閥及隔膜閥等各種閥的使用。

技術參數

公稱通徑DN（mm）	50～1200
公稱壓力	PN1.0、1.6、2.5MPa
法蘭標準	JB/T79、GB/T9113、HG20594-97
連接形式	法蘭式
閥板形式	垂直板式
流量特性	近似快開型
動作范圍	0～90°
泄露量	按GB/T4213-92，為Kv值的10-4
基本誤差	±2.5%
回差	±2.5%
死區	1% （可調）
可調范圍	50:1
配置執行機構	可配EI-TORK、EXI-TORK等系列角行程電動執行機構
控制方式	開關到位燈（開關兩位控制）、智能調節（4～20mA模擬量信號控制）

零件名稱	材料
閥體	（球墨鑄鋼、鑄鋼、不銹鋼）+F46
蝶板	（灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料）+F46
閥桿	2Cr13、不銹鋼
填料	O型圈、柔性石墨

產品選型

（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：電源電壓、控制方式（開關型，調節型）、控制信號（4-20mA，1-5V）、作用方式（電-開式，電-關式）。

安裝尺寸

公稱通徑		外形尺寸（參考值）			連接尺寸（參考值）						執行機構選配
					PN1.0MPa			PN1.6Mpa
毫米	英寸	L	H1	H	D2	D1	Z-d	D2	D1	Z-d
50	2	161	215	85	82	125	4-18	82	125	4-18	ODL-08	EXI-TORK-08
65	21/2	188	280	90	95	145	4-18	95	145	4-18	ODL-10	EXI-TORK-10
80	3	188	258	100	108	160	4-18	108	160	4-18	ODL-15	EXI-TORK-15
100	4	268	310	120	125	180	4-18	125	180	4-18	ODL-20	EXI-TORK-20
125	5	268	310	130	138	210	4-18	138	210	4-18	ODL-30	EXI-TORK-30
150	6	268	315	160	198	240	4-22	198	240	4-22	ODL-40	EXI-TORK-40
22	8	268	380	210	236	295	4-22	236	295	4-22	ODL-60	EXI-TORK-60
250	10	268	460	250	276	355	4-22	276	355	4-26	ODL-80	EXI-TORK-80
300	12	268	475	250	300	410	4-22	308	410	4-26	ODL-100	EXI-TORK-100
350	14	268	510	320	332	470	4-22	340	470	4-26	ODL-200	EXI-TORK-200
400	16	268	550	350	366	525	4-36	374	525	4-30	ODL-300	EXI-TORK-300
450	18	268	590	380	366	585	4-36	384	585	4-30	ODL-400	EXI-TORK-400
