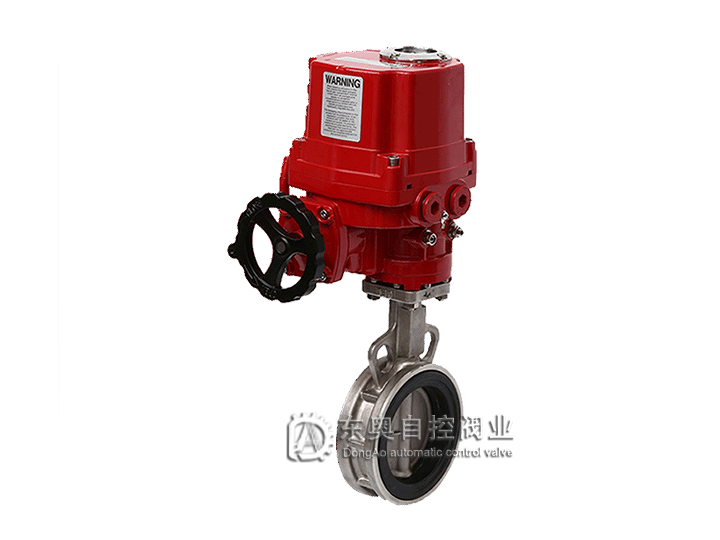

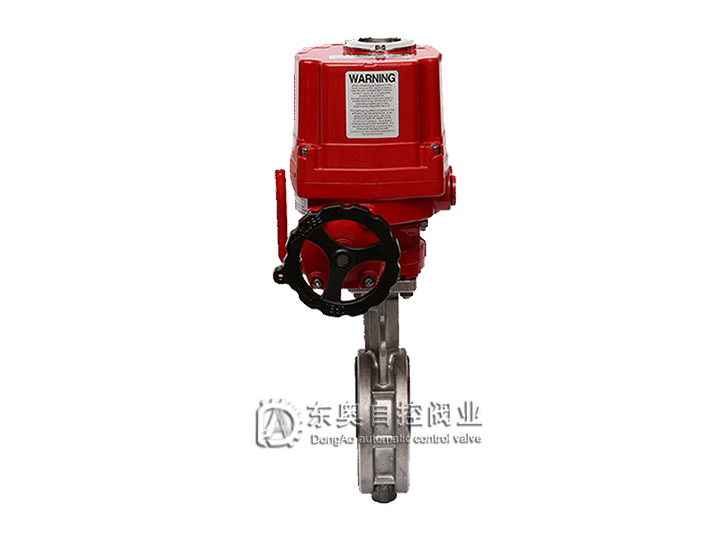

電動防爆對夾軟密封蝶閥(不銹鋼)
產品概述
電動防爆對夾軟密封蝶閥(不銹鋼)是采用一體化結構,接入220VAC電源即可控制運轉,也可加入控制模塊,輸入控制信號(4-20mADC或1-5VDC)進行調節控制。電動軟密封蝶閥具有功能強,體積小,重量輕,性能可靠,配套簡單元,流通能力大,對常溫、干凈介質,可選用閥板加軟密封(橡膠圈、四氟圈)來減少泄漏(可達0.01%),高溫高壓工況可選用三偏心硬密封閥體。電動軟密封蝶閥可廣泛應用于食品,環保,輕工,石油,化工,教學設備,造紙,電力等到行業的工業過程自動控制系統中。
設計標準
設計標準 |
GB/T2238-1989 |
法蘭連接尺寸 |
GB/T9113.1-2000;GB/T9115.1-2000;JB78 |
結構長度 |
GB/T12221-1989 |
壓力試驗 |
GB/T13927-2000;JB/T9092-1999 |
技術參數
公稱通徑DN(mm) |
50~1200 |
公稱壓力 |
PN1.0、1.6MPa |
法蘭標準 |
JB/T79、GB/T9113、HG20594-97 |
連接形式 |
法蘭式、對夾式 |
閥板形式 |
垂直板式 |
流量特性 |
近似快開型 |
動作范圍 |
0~90° |
泄露量 |
按GB/T4213-92,為Kv值的10-4 |
基本誤差 |
±2.5% |
回差 |
±2.5% |
死區 |
1% (可調) |
可調范圍 |
50:1 |
配置執行機構 |
可配EI-TORK/EXI-TORK等系列角行程電動執行機構 |
控制方式 |
開關到位燈(開關兩位控制)、智能調節(4~20mA模擬量信號控制) |
執行器技術參數
執行器類別 |
引進型EI-TORK系列執行器參數 |
引進型EXI-TORK系列執行器參數 |
電源電壓 |
標準:220V AC單相 可選:110V AC 單相、380/440V AC 三相、24V/110V/220V DC |
輸出力矩 |
50N·M~2000N·M |
50N·M~4000N·M |
動作范圍 |
0~90° 0~360° |
0~90°、0°~270°可選 |
控制方式 |
開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4~20mA模擬量信號控制) |
動作時間 |
15秒/30秒/60秒 |
18S~112S |
保護裝置 |
過熱保護 |
內置過熱保護、過載保護 |
環境溫度 |
-30°~60° |
-20℃~+70℃ |
手動操作 |
同附帶手柄操作 |
機械離合機構,配手輪操作 |
機械限位 |
電氣、機械二重限位 |
電氣、機械二重限位 |
防護等級 |
IP65 |
IP65、IP67、可定制IP68 |
防爆等級 |
無防爆 |
ExdⅡ BT6,ExdⅡ CT5 |
位置測量 |
可選裝開關或電位計 |
電位計、比例控制單元 |
驅動電機 |
8W/E |
鼠籠式異步電機 |
進線接口 |
2個 G1/2〞M18*1.5 |
2個 PF 3/4” |
殼體材料 |
鋁合金 |
鋁合金 |
外涂層 |
干粉,環氧聚酯,具有超強防腐功能 |
零件材料
零件名稱 |
材料 |
閥體 |
(球墨鑄鋼、鑄鋼、不銹鋼)+F46 |
蝶板 |
(灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料)+F46 |
閥桿 |
2Cr13、不銹鋼 |
填料 |
O型圈、柔性石墨 |
性能規范
公稱通徑DN(mm) |
DN50~1200 |
公稱壓力 |
PN(MPa) |
0.6 |
1.0 |
1.6 |
2.5 |
試驗壓力 |
強度試驗 |
0.9 |
1.5 |
2.4 |
3.75 |
密封試驗 |
0.66 |
1.1 |
1.76 |
2.75 |
低壓氣密試驗 |
0.5~0.7 |
適用介質 |
空氣、水、污水、蒸氣、煤氣、油品等 |
產品選型
(1)閥體參數:公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
(2)執行器參數:電源電壓、控制方式(開關型,調節型)、控制信號(4-20mA,1-5V)、作用方式(電-開式,電-關式)。
